歐規衛浴安裝尺寸怎麼看？設計師與水電師傅必懂的 Technical Drawing 指南
在歐洲進口衛浴的實際工程中，有一個問題比許多人想像中更常見。
一塊價值數萬元，甚至十幾萬元的進口檯面，施工團隊依照過去的經驗，先開好了標準龍頭孔距。直到屋主訂購的歐洲三孔龍頭送達現場，大家才發現：龍頭的實際孔距，與現場預留的位置並不完全相同。
結果可能是：重新修改檯面、重新加工石材，甚至整塊檯面都必須重新製作。
這不是產品品質有問題，也不是施工團隊不專業。 真正的問題是：產品還沒有確認，施工卻已經先開始了。
這就是沒有先看 Technical Drawing（安裝尺寸圖），可能付出的代價。
Technical Drawing（TD 圖）是什麼？
Technical Drawing 技術圖紙，通常簡稱 TD 圖，是原廠針對特定產品提供的技術安裝尺寸圖。一份 TD 圖，對設計師、水電師傅與屋主來說，各自有不同但同樣重要的確認作用：
對設計師 確認空間比例與產品配置。設計師可以透過 TD 圖確認產品實際尺寸、與牆面之間的距離、與鏡櫃的關係、門片開啟範圍，以及與其他設備之間是否產生空間衝突。
對水電師傅 確認給水、排水與預埋施工。水電師傅可以依照圖面確認冷、熱水給水位置、排水位置、管線高度、埋壁深度、固定點與預埋支架需求。
對屋主 降低買了產品卻無法正確安裝的風險。技術圖紙 Technical Drawing 是避免因現場尺寸不符，導致產品無法順利安裝的重要確認依據。
Technical Drawing 必須確認的 8 個關鍵安裝資訊
要精準安裝歐規衛浴，拿到原廠安裝尺寸圖後，必須優先確認以下 8 個關鍵資訊：
實務提醒： 並不是每一款產品的 TD 圖都會使用完全相同的英文術語。部分品牌可能使用不同的圖面符號或縮寫，例如：
FFL（Finished Floor Level）：完成地坪標高
CL（Centre Line）：中心線
C-C（Centre to Centre）：中心至中心距離
因此，閱讀 Technical Drawing 時，除了確認尺寸文字，也應同步確認：圖面基準線、完成面高度與產品安裝方向。

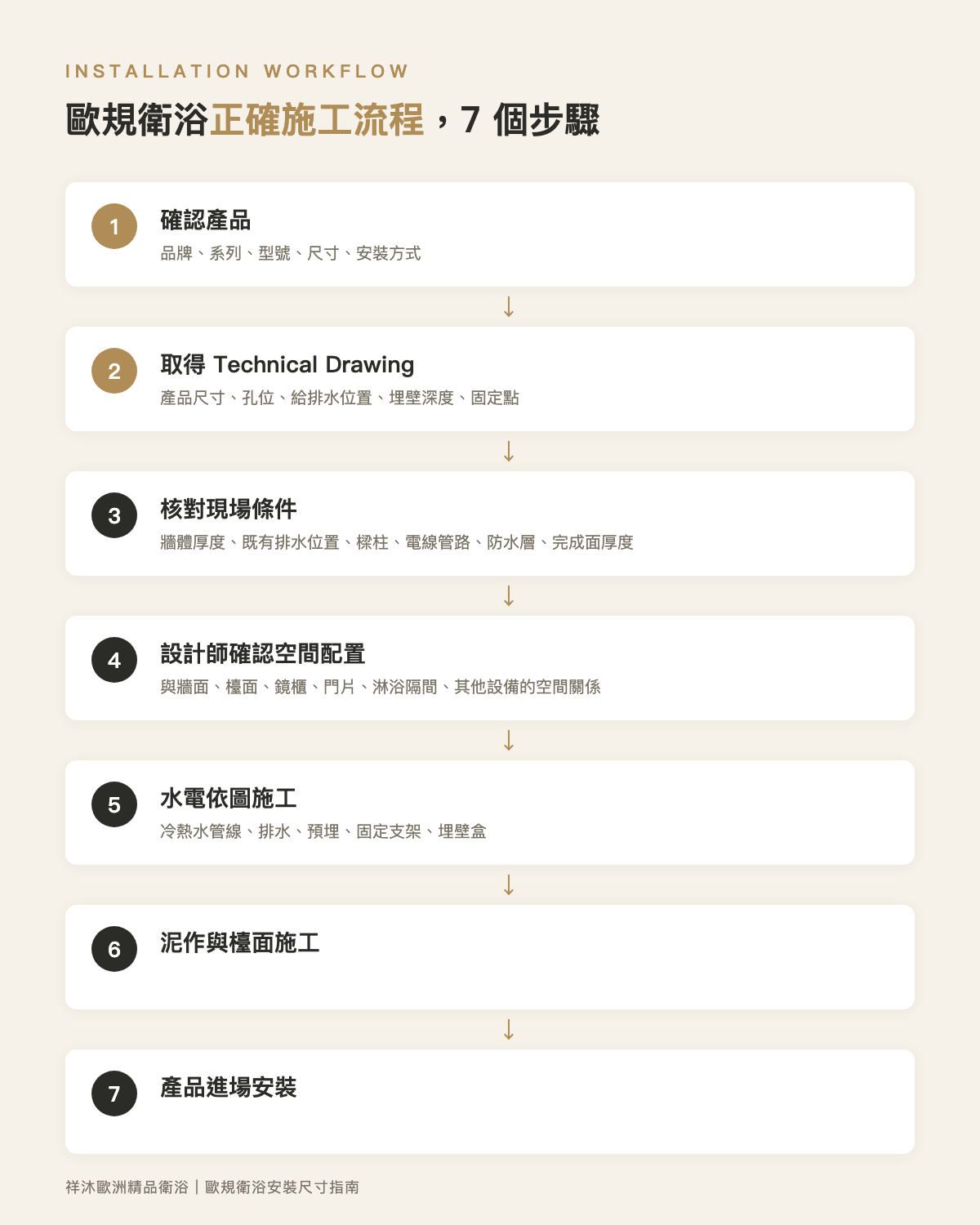

歐規衛浴正確施工流程
對於歐洲進口衛浴，尤其是特殊尺寸、壁掛式與埋壁式產品，最理想的施工流程不是先套用通用尺寸，而是：先確認產品，再依照 Technical Drawing 核對與配置管線。
為什麼歐洲進口衛浴特別需要先看 TD 圖？
如果是一般尺寸的標準檯面盆，很多水電師傅確實可以依照長期經驗完成安裝。但歐洲精品衛浴的產品類型非常多元，例如：
壁掛式浴缸龍頭、獨立式浴缸
電熱毛巾架
需要預埋的壁掛式產品
這些產品往往不能直接套用一般的標準尺寸。尤其是壁掛式與埋壁式產品，一旦牽涉到牆體內部的給水、排水與承重結構，施工順序就更加重要。
面盆完成高度怎麼抓？
面盆完成高度，是設計師與屋主最常討論的問題之一。以下數值僅作為一般住宅工程的初步參考：
以上為一般住宅工程的初步參考範圍，並非歐洲衛浴產品的統一安裝標準。實際完成高度（完成面高度）仍應依照產品原廠 Technical Drawing、產品尺寸、使用者身高、龍頭安裝方式、鏡面高度與現場條件綜合確認。
面盆完成高度的基本計算
完成面高度 ＝ 檯面高度 ＋ 面盆本體高度
例如：
檯面高度：800 mm
面盆本體高度：120 mm
完成後高度：800 mm ＋ 120 mm ＝ 920 mm
因此，不能只看到「面盆建議高度 850 mm」，就直接把檯面設定為 850 mm。真正需要確認的是：產品完成安裝後，使用者實際接觸到的總高度。
龍頭孔位與給排水，最容易漏算的 3 個地方
-
龍頭孔數與孔距： 單孔、三孔、壁掛式或檯面龍頭的安裝方式完全不同。尤其是三孔龍頭，如果面盆或檯面已經完成開孔，孔距就必須與龍頭規格完全對應。不能只看外觀，必須確認龍頭孔數、實際孔距、安裝位置與 TD 圖上的尺寸。
-
排水孔位置： 特殊造型產品（例如轉角面盆、非對稱面盆、長型面盆或帶側邊平台的面盆），排水孔可能不在幾何中心。因此，絕不能直接套用一般面盆的中央排水位置。
-
承重與固定點： 壁掛式產品不是單純「鎖在磁磚上」。牆體內部需預先確認螺栓位置、固定點、牆體結構、預埋支架與產品承重需求。如果產品需要預埋支架，必須在泥作階段完成。否則後續可能需要拆開牆面重新補強，增加施工時間與工程成本。
歐規與台灣施工，真正的差異在哪裡？
很多人會問：「歐規衛浴是不是台灣的水電師傅不會安裝？」 答案是：大多數情況下，並不是技術問題。真正的差異，通常在於施工前的資訊是否完整。
這並不代表歐洲衛浴一定比台灣產品更難安裝。真正的差異在於，歐洲精品衛浴的產品設計通常更加多元，尺寸、安裝方式與產品配置也更加細緻。因此，當產品不是標準規格時，依照原廠 Technical Drawing 施工，就比單純套用通用尺寸更加重要。
簡單來說： 一般產品，可以參考標準。 特殊產品，必須回到原廠圖面。
特殊產品為什麼更需要 TD 圖？
轉角面盆
以 OMNIRES 轉角面盆 為例，安裝時需要確認兩面牆的實際角度、面盆最大深度、排水位置、牆面是否垂直、龍頭位置與固定點。
核心原則： 不能只看面盆尺寸，還必須確認「牆角條件 ＋ 排水位置 ＋ 固定點」。
埋壁式龍頭
埋壁式龍頭需要精準確認埋壁盒深度、完成牆面厚度、冷、熱水給水方向、出水口位置與面板安裝位置。
核心原則： 不能只看外露面板，真正決定能否安裝的是牆內埋壁盒與完成面厚度。
獨立式浴缸
獨立式浴缸除了外部尺寸，還要確認浴缸外部尺寸、排水位置、地面排水點、底部支撐、牆面距離、龍頭位置與維修空間。
核心原則： 不能只看浴缸外部長寬高，還必須確認排水、支撐、維修與周邊完成空間。
常見問題
Q1：Technical Drawing 是不是等於一般產品尺寸圖？
A： 不完全相同。一般產品尺寸圖主要用來了解產品的長、寬、高與外觀尺寸。Technical Drawing 則更進一步標示實際安裝所需的給水、排水、孔位、孔距、埋壁深度、固定點與預埋需求。對於需要水電與泥作配合的產品來說，Technical Drawing 才是施工前真正需要核對的技術資料。
Q2：歐規衛浴跟台灣水電規格不一樣，台灣水電師傅裝得來嗎？
A： 可以。只要先取得產品原廠 Technical Drawing，水電師傅就能依照圖面精準確認冷、熱水給水位置、排水位置、孔位與預埋位置。
Q3：沒有 TD 圖，可以先估算尺寸開始泥作嗎？
A： 不建議。尤其是壁掛式產品、埋壁式龍頭、特殊尺寸面盆或轉角面盆。如果沒有確認圖面就先施工，後續很可能需要修改牆面、重新配置管線，甚至拆開已完成的部分重新處理。
祥沐不只是提供歐洲衛浴產品，更協助確認產品如何被正確安裝
一件歐洲精品衛浴產品，從選型到完成安裝，中間其實還有一個非常重要的階段：確認它能不能被正確安裝。
因此，祥沐的角色，不只是提供歐洲品牌產品，更是協助設計師與施工團隊，在產品進場前確認：
產品型號與尺寸
安裝方式
Technical Drawing
給水與排水位置
龍頭孔位與孔距
埋壁深度
壁掛固定點
承重與預埋需求
包含 OMNIRES、KEUCO、hansgrohe、Dornbracht等歐洲精品衛浴品牌，不同產品的設計、尺寸與安裝方式各有不同。真正專業的歐洲衛浴選品，不只是找到一件好看的產品，而是確認它能夠符合整體空間、施工條件與使用需求。
因為真正的歐洲精品衛浴專案，並不是「把產品買進台灣，就完成了」，而是要： 讓正確的產品，在正確的時間，以正確的尺寸，安裝在正確的位置。
這才是歐洲精品衛浴真正完整的專業服務。
正在規劃歐洲進口衛浴
如果您的案件目前正處於：
設計規劃階段
水電施工前
泥作施工前
檯面加工前
建議先確認產品的 Technical Drawing。
歡迎 聯繫祥沐專案顧問，請提供： 品牌 ＋ 產品系列 ＋ 產品型號
祥沐可協助您確認：
產品尺寸
安裝方式
給排水位置
龍頭孔位
埋壁深度
固定點
承重與預埋需求
先確認圖面，再開始施工。 對歐洲精品衛浴而言，正確的安裝，從正確的尺寸開始。
